手動穿透式刀閘閥

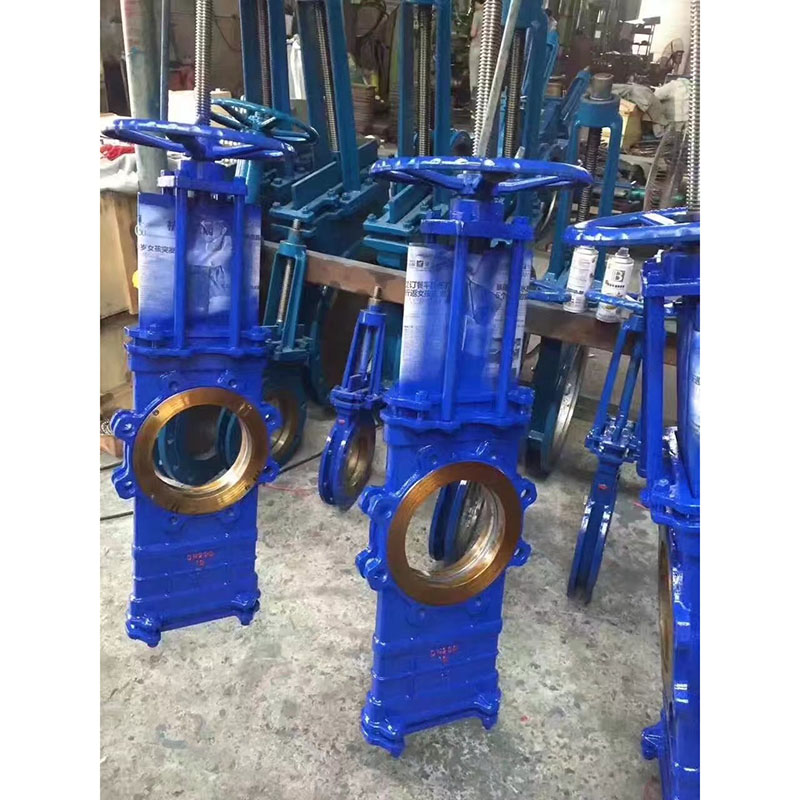

SCZ73H-10/16C穿透式刀閘閥
適用介質：適用于礦山電廠的選煤、排渣、食品、造紙、醫藥、化工等管路上，接通或截?cái)喙苈分械乃酀{、金礦粉、礦砂、爐渣、煤泥、紙漿、木漿、尾礦、纖維、粉塵、化學品處理污水、沉淀池、瀝青、料倉出口等介質。 產品說明：
穿透式刀閘閥是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。其密封結構可以分軟密封、硬密封結構。氣動穿透式不銹鋼插板閥是具有精密構造，工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。根據客戶要求可配電磁閥、限位開關、過濾器等。
穿透式刀閘閥是一種閘板與閥座始終緊密接觸密封的閥門，其原理是閘板上開有一個通徑大小的圓口，通過閘板啟閉使得閘板上圓口跟通徑做完全脫離和相吻合的動作。此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞
詳細信息
|
主體材料 |
|
壓力范圍 |
Mpa |
|
適用介質 |
|
公稱通徑 |
mm |
|
連接形式 |
法蘭 |
產品型號 |
SCZ |
SCZ型穿透式插板閥/長桿平板閘閥 long stem flat gate valve穿透式插板閥產品概述 穿透式插板閥顯著特點：閥腔不積渣，特別適合于漿體輸送及粉體物粒的輸送。
設計制造 Design and manufacture: JB/T8691-1998 結構長度 structural length: GB/T15188.2-94 法蘭連接 Flange connection: GB/T9113.1-2000 JB/T79-94 試驗與驗收 testing and acceptance: GB/T13927-92
主要零部件材質 Key parts material
|
閥體、上蓋Valve body, upper cap |
碳鋼、不銹鋼Carbon steel, stainless steel |
|
閥板Valve plate |
不銹鋼stainless steel |
|
閥桿Stem |
不銹鋼stainless steel |
|
密封圈Seal ring |
四氟、橡膠PTFE,Rubber |
主要性能規范 Key performance indicators
|
公稱壓力Nominal pressure |
PN |
|
殼體試驗Casing test |
1.5XPN |
|
密封試驗Leak test |
1.1XPN |
|
工作溫度Operating temperature |
橡膠≤80℃ 四氟密封≤180℃ Rubber ≤80℃, PTFE≤180℃ |
|
適用介質Working medium |
干灰、紙漿、糖漿、污水、煤氣粉末顆粒物、渣水混合物等Dry dust, paper pulp, syrup, sewage, gas, powder, particle, slag-water mix, etc. |
主要外形及連接尺寸Profile and connection dimension Unit:mm
|
DN |
L |
H1 |
H2 |
H3 |
D1 |
D2 |
D0 |
N-M |
P |
B |
|
100 |
51 |
405 |
705 |
585 |
180 |
156 |
240 |
8-M16 |
490 |
170 |
|
125 |
57 |
450 |
780 |
665 |
210 |
184 |
260 |
8-M16 |
490 |
190 |
|
150 |
570 |
510 |
810 |
770 |
240 |
211 |
280 |
8-M20 |
490 |
240 |
|
200 |
70 |
615 |
930 |
920 |
295 |
266 |
300 |
12-M20 |
520 |
335 |
|
250 |
70 |
715 |
1080 |
1175 |
355 |
319 |
320 |
12-M24 |
520 |
335 |
|
300 |
76 |
822 |
1140 |
1255 |
410 |
370 |
340 |
12-M24 |
520 |
335 |
|
350 |
76 |
975 |
1290 |
1455 |
470 |
429 |
360 |
16-M24 |
520 |
350 |
|
400 |
89 |
1024 |
1344 |
1559 |
525 |
480 |
400 |
16-M27 |
605 |
390 |
|
450 |
89 |
1235 |
1560 |
1926 |
585 |
548 |
450 |
20-M27 |
605 |
430 |
|
500 |
114 |
1265 |
1610 |
2226 |
650 |
609 |
500 |
20-M30 |
605 |
430 |
